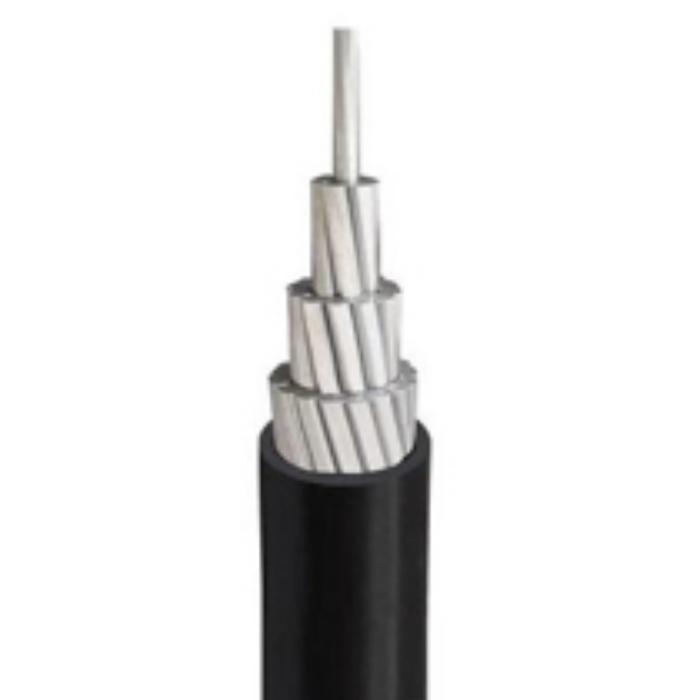

Cable de aislamiento aéreo: voltaje nominal 1kV, 10kV, 35kV

Documentación: cable de aislamiento aéreo, cable de instrumentación y control, y cable de alimentación de bajo voltaje

Cable de aislamiento aéreo: voltajes nominal: 1kV, 10kV, 35kV

Aplicación: El producto es adecuado para transmitir y distribuir líneas con voltajes nominal de 1KV, 10kV y 35kV en edificios altos, áreas de rápido desarrollo y áreas boscosas. Además, nuestro rango incluye cable de instrumentación y control diseñado para sistemas de instrumentación y control de precisión, así como cable de alimentación de bajo voltaje para aplicaciones generales de distribución de energía.

Características operativas:

1. Temperatura de funcionamiento permisible continuo:

   • Aislamiento de PVC: 70 ℃
   • Aislamiento de PE: 70 ℃
   • Aislamiento HDPE: 75 ℃
   • Aislamiento XLPE: 90 ℃
     (Nota: las clasificaciones de temperatura similares se aplican a la instrumentación y al cable de control y al cable de alimentación de bajo voltaje basado en el material de aislamiento).

2. Temperatura máxima del cable bajo cortocircuito (5s duración máxima):

   • Aislamiento de PVC: 160 ℃
   • Aislamiento de PE: 130 ℃
   • Aislamiento HDPE: 150 ℃
   • Aislamiento XLPE: 250 ℃
     (Garantizar la seguridad en todos los tipos de cables, incluidas las utilizadas en instrumentación y control y aplicaciones de bajo voltaje).

3. Temperatura de colocación del cable: no menos de -20 ℃.
   Temperatura ambiente operativa de cables: -40 ℃ a 40 ℃.
   (Adecuado para una amplia gama de condiciones ambientales, mejorando la versatilidad en varias aplicaciones).

4. Radio de flexión permitido del cable:

   • Para cables de 0.6/1kV:
     • Radio de flexión no inferior a 4D para el diámetro del cable D ＜ 25 mm.
     • Radio de flexión no inferior a 6D para el diámetro del cable D≥25 mm.
   • Para cables de 10kV y 35kV:
     • Radio de flexión no menos de 20 (D+D) para cables de un solo núcleo (nota: Esto puede variar según el diseño de cable específico y las pautas del fabricante).
     • (Nota Corrección: Los 15 (D+D) mencionados anteriormente para los cables de un solo núcleo de 10kV y 35kV fueron un error tipográfico. El valor correcto es 20 (D+D), como se indica aquí).
   • Nota: D representa el diámetro general del cable, y D representa el diámetro general del conductor.

Tenga en cuenta que las características y clasificaciones específicas pueden variar según el tipo de cable exacto, el material de aislamiento y las especificaciones del fabricante. Siempre consulte la hoja de datos del producto para obtener información detallada.
